Ein Hang von 70 m Länge und 2,2 bis 1 m Höhe: wie wir die Gabionenkörbe für die terrassierte Lösung ausgelegt haben, warum ein Drittel weniger Füllstein nötig war und was zum Satz gehört.
Anfang September erreichte uns eine Anfrage zur Hangsicherung entlang eines Grundstücks: 70 Meter Länge, Höhe von 2,2 m an einem Ende bis 1 m am anderen, abgestufter Aufbau. Die Maße der Körbe überließ uns der Kunde. Im Folgenden zeigen wir, wie wir die Gabionenkörbe ausgelegt haben – mit den echten Zahlen aus dieser Aufstellung.
Stapeln oder terrassieren?
Der erste Gedanke ist eine abgestufte Mauer: Jede Lage steht auf der vorherigen und ist ein Stück zurückgesetzt. Dann muss der Korb tiefer sein als dieser Rücksprung, und bei einem langen, hohen Hang wird die Steinmenge sehr groß. In der ersten Variante kamen etwa 175 m³ heraus.
Bei einem Hang, der ohnehin seine eigene Neigung hat, bewährt sich die terrassierte Lösung besser. Jede Korbreihe liegt auf einer eigenen, in den Hang geschnittenen Stufe, und die nächste Reihe beginnt eine Stufe höher und weiter hinten. Dann gelten zwei einfache Zusammenhänge:
- Korbtiefe : Korbhöhe = Hangneigung,
- Füllstein je laufendem Meter = Hanghöhe × Korbtiefe.
Die Höhe des einzelnen Korbes fällt aus der zweiten Formel heraus. In diesem Projekt wurden rund 118 m³ Füllstein benötigt – ein Drittel weniger als beim Stapeln.
Ein Korbmaß über die gesamte Länge
Wir haben den Korb 100 × 50 × 95 cm gewählt (Länge × Höhe × Tiefe). Die Reihen überlappen sich um 10 cm, jede Stufe hat also 85 cm Tiefe bei 50 cm Höhe. Das ergibt eine Neigung von 1 : 1,7.
Wichtig ist, dass der Korb überall derselbe ist. Mit der Hanghöhe ändert sich nur die Anzahl der Reihen: 4 dort, wo der Hang 2,2 m hoch ist, und 2 dort, wo er 1 m misst. Die Stufen haben über die ganzen 70 m dieselbe Breite, der Hang wirkt dadurch ruhig und gleichmäßig, und auf der Baustelle gibt es ein Korbmaß statt mehrerer.
Was zum Satz gehört
- 248 Gabionenkörbe aus 1244 Gitterpaneelen aus verzinktem Stahl, Draht 4 mm,
- Gitter 10 × 5 cm vorn, hinten und an den Seiten, 10 × 10 cm in Boden und Deckel,
- 2170 Verbindungsspiralen zum Verbinden der Paneele, auch an den Überlappungen zwischen den Reihen,
- 2976 Abstandhalter, damit sich die Wände beim Verfüllen nicht ausbauchen,
- insgesamt rund 3 Tonnen Stahl.
Diese Aufstellung entstand für Körbe aus verzinktem Stahl; heute fertigen wir die Körbe standardmäßig aus Draht Hard Bezinal® (min. 350 g/m²).
Jede Zahl stammt aus derselben Aufstellung, aus der auch die 3D-Zeichnung entsteht. So können Materialliste und Zeichnung nicht auseinanderlaufen.
3D-Zeichnung vor der Bestellung

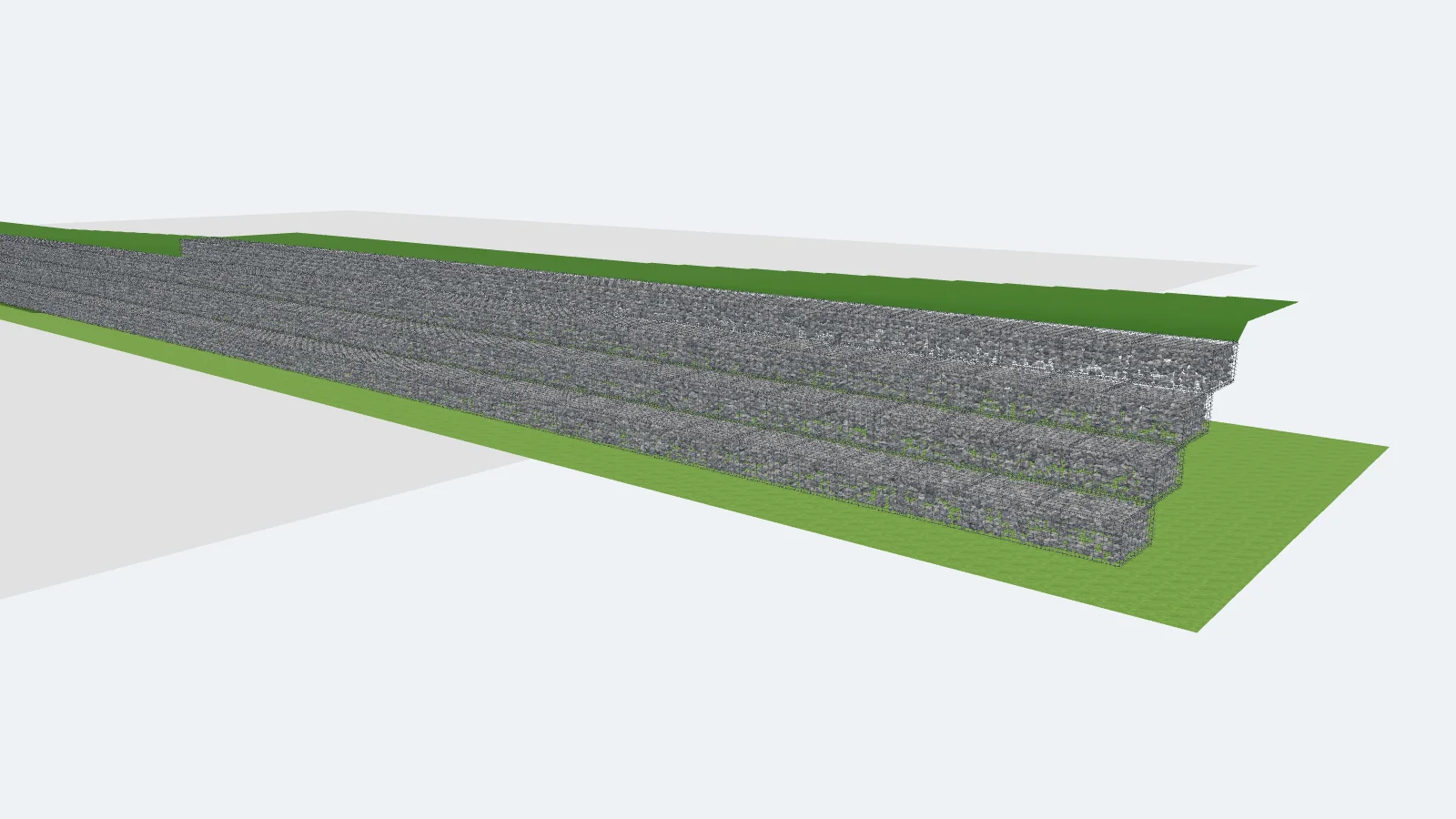

Der Kunde erhält zusammen mit dem Angebot einen Link zur 3D-Zeichnung. Darin lässt sich jede Reihe und jede Stufe von allen Seiten betrachten, bevor die Entscheidung fällt – so wie auf der Zeichnung oben auf dieser Seite.
Wer verantwortet die Hangplanung?
Wir fertigen die Körbe und legen ihre Maße und Anzahl für die angegebene Geometrie aus. Über die Standsicherheit des Hangs, den Untergrund und die Entwässerung entscheidet der Planer oder Geotechniker des Bauherrn. Liegt bereits eine Planung vor, fertigen wir die Körbe genau danach.
Haben Sie einen ähnlichen Hang?
Es genügt, wenn Sie uns Länge, Höhe an beiden Enden und die ungefähre Neigung nennen – eine Skizze oder ein Foto reicht. Wir erstellen eine Aufstellung der Körbe mit 3D-Zeichnung. Anfrage senden oder sehen Sie sich Gabionenkörbe für Stützmauern an.
