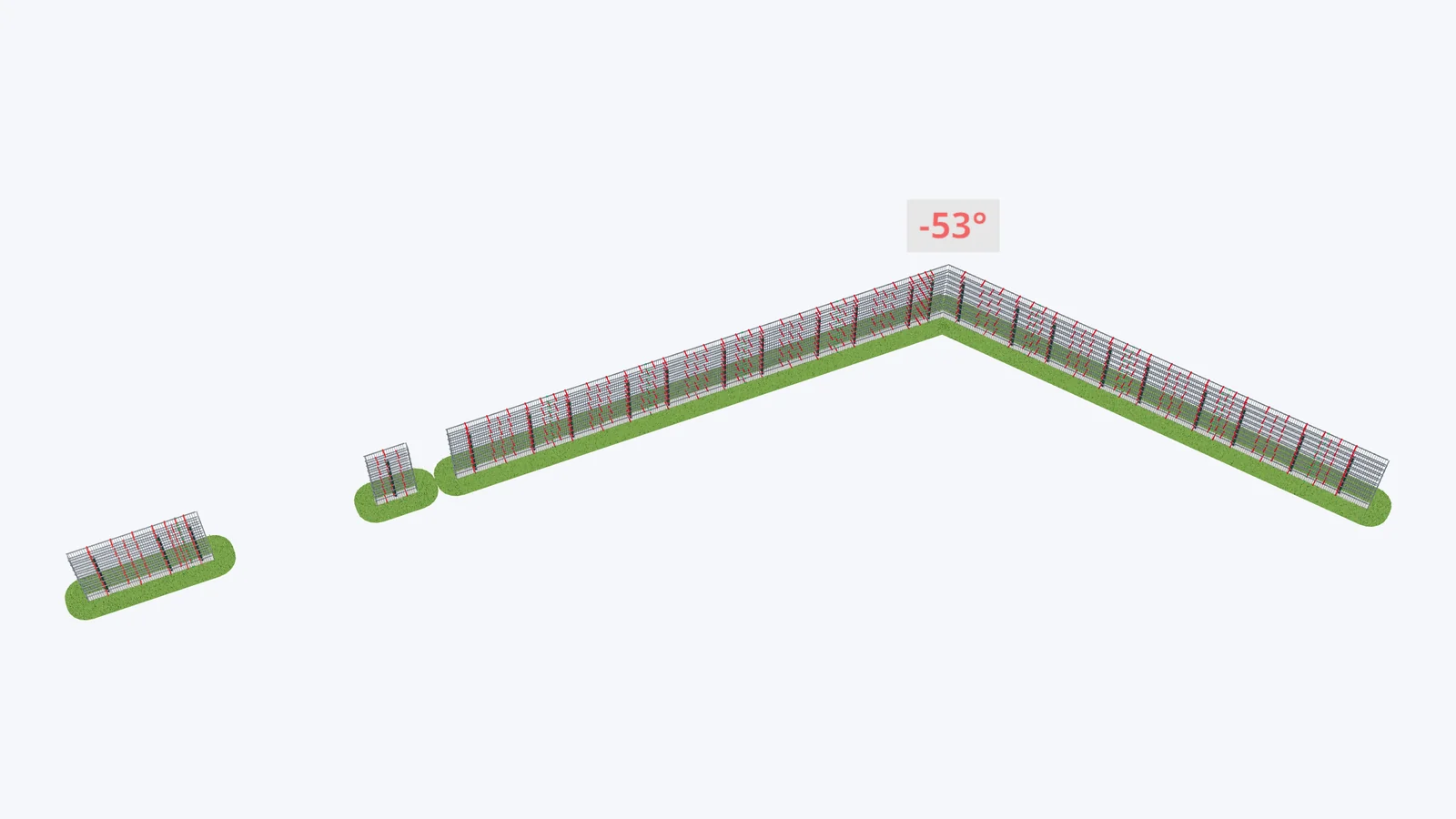

Der Zaun knickt in der Mitte ab, und es müssen eine Tor- und eine Pfortenöffnung hineinpassen. Wir zeigen, wie wir einen solchen Zaun auf Anfrage eines Kunden geplant haben – mit echten Zahlen und 3D-Zeichnung.
Im September erhielten wir eine Anfrage für einen Gabionenzaun, der auf halber Länge abknickt und in dem Platz für eine Toreinfahrt und eine Pforte bleiben muss. Auf dieser Grundlage haben wir den Zaun für den Kunden geplant und ein Angebot mit 3D-Zeichnung erstellt. Nachstehend zeigen wir dieses Projekt mit den echten Zahlen.
Aufbau: drei Abschnitte und zwei Öffnungen
Von links gesehen:
- Zaunabschnitt 3 m,
- Öffnung 4 m für die Toreinfahrt,
- kurzer Abschnitt 1 m zwischen Tor und Pforte,
- Öffnung 1 m für die Pforte,
- langer Abschnitt 13 m, Knick von 53° und weiter 11,5 m.
Zusammen sind das 28,5 m Zaun mit einer Höhe von 1,8 m und einer Stärke von 20 cm.
Tore und Pforten stellen wir nicht her. Im Zaun lassen wir Öffnungen in der angegebenen Breite; Tor und Pforte bestellt der Bauherr gesondert.
Knick in beliebigem Winkel
Die Ecke muss keine 90° haben. Hier knickt der Zaun um 53° ab. In der Ecke ist die äußere Wand länger als die innere: beim langen Abschnitt sind das 13,00 m außen und 12,90 m innen, hinter dem Knick 11,50 m und 11,40 m. Deshalb rechnen wir jede Wand einzeln, und jedes Paneel hat sein eigenes Maß. Die Zaunfelder sind je 2,5 m lang; das letzte Zaunfeld jedes Abschnitts fertigen wir bereits in der Produktion auf Maß.
Die Pfosten sieht man nicht

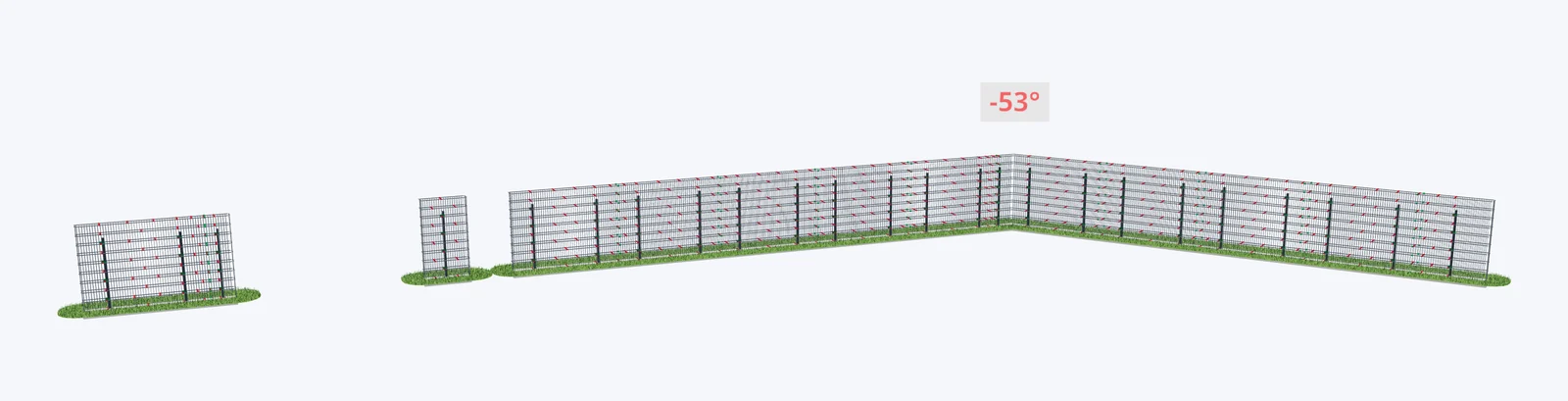

Der Zaun steht auf 24 Pfosten. Die Pfosten sitzen im Inneren des Zauns, zwischen den Gitterwänden. Nach dem Verfüllen mit Stein sind sie unsichtbar – von beiden Seiten sieht man nur eine gleichmäßige Steinwand. Auf der 3D-Zeichnung zeigen wir den Zaun ohne Füllstein, damit zu sehen ist, was innen steckt.
Zwei Montagevarianten in einem Angebot
Der Kunde erhielt zwei Varianten zum Vergleich:
- auf Beton – Pfosten 150 cm mit Montageplatte, auf das fertige Fundament geschraubt, zusammen rund 745 kg Stahl,
- in Beton – Pfosten 230 cm, einbetoniert, zusammen rund 796 kg Stahl.
In beiden Varianten gehören außerdem 545 Abstandhalter zum Satz, die die Wände beim Verfüllen gerade halten, sowie 6 Abschlüsse an den Enden der Abschnitte – auch an Tor und Pforte. Alle Zahlen stammen aus derselben Aufstellung, aus der auch die 3D-Zeichnung entsteht; Materialliste und Zeichnung stimmen also überein.
3D-Zeichnung schon vor der Bestellung
Zusammen mit dem Angebot erhält der Kunde einen Link zur 3D-Zeichnung. Darin lässt sich der Zaun von allen Seiten ansehen, man kann Öffnungen und Ecke prüfen und erst danach entscheiden. Der Knickwinkel ist in der Zeichnung eingetragen – so wie auf dem Bild oben auf dieser Seite.
Wer verantwortet das Fundament?
Wir planen und fertigen den Zaun. Über Fundament, Untergrund und Entwässerung entscheidet der Planer oder der Betrieb des Bauherrn. Liegt bereits eine Planung vor, fertigen wir den Zaun genau danach.
Planen Sie einen Zaun mit Knick?
Geben Sie uns einfach die Längen der Abschnitte, die Winkel, die Höhe und die Stellen für Tor und Pforte an – eine Skizze oder ein Foto des Lageplans genügt. Wir planen den Zaun und senden Ihnen ein Angebot mit 3D-Zeichnung zurück. Anfrage senden oder sehen Sie sich Gabionenzäune nach Maß an.
